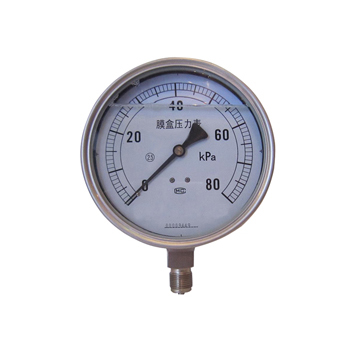

YEN-100/150(B)膜盒耐震壓力表是在膜盒壓力表的基礎上表殼內充硅油。采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓且需要抗震的場合，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
膜盒耐震壓力表由測量系統(包括接頭膜盒等)、傳動機構、指示裝置和外殼組成。當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來，且表內充油，達到耐震的效果。
一、結構與測量原理：
膜盒耐震壓力表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來，且表內充油，達到耐震的效果。
二、 技術指標：
1.測量范圍與精確度：
2.導（測）壓系統及外殼等主要零件的材質：
三、 壓力表選型表：
| 型號 | 量程范圍（KPa） | 精度等級 | ||
| 正壓 | 負壓 | 正負壓 | ||
|
YEN-100 YEN-100B YEN-150 YEN-150B |
0～1.6 | -1.6～0 | -0.8～0.8 | 2.5 |
| 0～2.5 | -2.5-0 | -1.2～1.2 | ||
| 0～4 | -4～0 | -2～+2 | ||
| 0～6 | -6～0 | -3～+3 | ||
| 0～10 | -10～0 | -5～+5 | ||
| 0～16 | -16～0 | -8～+8 | ||
| 0～25 | -25～0 | -12～+12 | ||
| 0～40 | -40～0 | -20～+20 | ||
|
YEN-100/150膜盒耐震壓力表 YEN-100/150B不銹鋼膜盒耐震壓力表 |
||||
2.導（測）壓系統及外殼等主要零件的材質：
| 零件名稱 | 材料編號 |
| 接頭 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不銹鋼 |
| 膜盒 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不銹鋼 |
| 齒輪傳動機構 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不銹鋼 |
| 表殼，罩殼 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不銹鋼 |
三、 壓力表選型表：
| Y | 壓力表 | |||||
|
儀表類型 （可復選） |
E | 膜盒 | ||||
| N | 耐震 | |||||
| X | 電接點 | |||||
| 表盤直徑 | 60 | 直徑ф60mm | ||||
| 100 | 直徑ф100mm | |||||
| 150 | 直徑ф150mm | |||||
| 儀表材質 | 無 | 普通型 | ||||
| B | 全不銹鋼 | |||||
|
隔離器選擇 （隔膜壓力表） |
ML | 螺紋式 | ||||
| MF | 敞開法蘭式 | |||||
| MG | 工字法蘭式 | |||||
| GL | 角形法蘭式 | |||||
| RL | 軟管連接式 | |||||
| MC | 卡盤連接衛生型 | |||||
|
附加選項 （連接器選擇） |
YL | 硬管連接器 | ||||
| RL | 軟管連接器 | |||||
| GL | 角形連接器 | |||||
| SR | 散熱器 | |||||
| ZN | 阻尼器 | |||||
