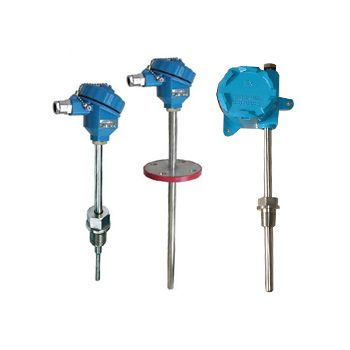

WZP240/440防爆熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制過程中的氣體、液體和蒸汽的溫度。
的化工專用防爆熱電偶、防爆熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計制造。
防爆熱電阻的結構、原理與裝配式熱電阻基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散到傳爆.只要用戶嚴格遵守產品使用規則, 防爆熱電阻產品就能達到可靠的防爆效果。
一、防爆工作原理：
防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
二、主要技術參數：
1.產品執行標準：IEC751、JB/T18622-1997、JB/T8623-1997、JB/T5518-91；
2.常溫絕緣電在環境溫度為15～35℃C，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
3.測量范圍及允差
三、熱電阻選型表：
| 型 號 | 分 度 號 | 測溫范圍 | 精度等級 | 允許誤差 |
| WZP | Pt100 | -200～500 | A級 | ±(0.15+0.002) ltl |
| B級 | ±(0.30+0.005) ltl | |||
| WZC | Cu50 Cu100 | -50-+100 | --- | ±(0.30+0.005) ltl |
三、熱電阻選型表：
| WZ□□－□□□□□－□-□/□-□裝配式熱電阻 | ||
| 代 號 | 熱電阻類型 | |
| P | Pt100分度號|鉑熱電阻 云母元件：高400℃ 陶瓷元件：高650℃ | |
| C | Cu50分度號|銅熱電阻 -50～150℃ | |
| C | Cu100分度號|銅熱電阻 -50～150℃ | |
| 代號 | 熱電阻對數 | |
| 省略 | 單支式 | |
| 2 | 雙支式 | |
| 代號 | 安裝固定裝置 | |
| 1 | 無固定裝置 | |
| 2 | 固定螺紋(螺紋M27×2) | |
| 3 | 活動法蘭 | |
| 4 | 固定法蘭 | |
| 5 | 活動法蘭角尺型 | |
| 6 | 錐形盲孔管 | |
| 代號 | 接線盒形式 | |
| 3 | 防水接線盒 | |
| 4 | 隔爆接線盒 | |
| 5 | 不銹鋼接線盒 | |
| 代號 | 保護管外徑 mm | |
| 0 | ф12 | |
| 1 | ф16 | |
| 2 | ф20 | |
| 代號 | 保護管材料 | 說 明 |
| 1 | 1Cr18Ni9Ti | 常用的熱電偶保護管 |
| 3 | 304 | 耐腐蝕優于1Cr18Ni9Ti的金屬護管 |
| 6 | 316 | 能抗化工過程的絕大多數強腐蝕的金屬護管 |
| 代號 | 測溫元件形式 | |
| 0 | 傳統裝配式芯子|芯子型號為WZ□□—010-分度號-長度 | |
| K | 鎧裝熱電阻芯子|鎧裝熱電阻芯子的直徑為Ф6mm | |
| 代號 | 長度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
| 代號 | 熱電阻精度等級 | |
| 省略 | B級(國內常規供貨) | |
| I | A級 | |
