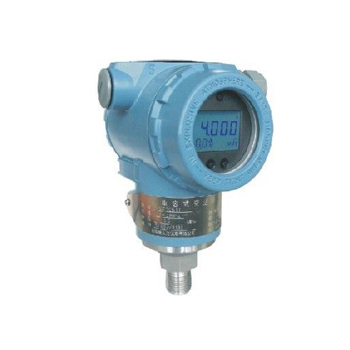

JP-3051TG系列智能壓力變送器是的采用進口電容式壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統。可測量液體、氣體、蒸氣等介質的壓力，以及與壓力有比例關系的液位、流量等數據。
JP-3051TG智能壓力變送器為直接安裝式，無需引壓管。采用智能主板，具有HART協議通訊功能。可與HART手操器進行通訊，實現遠程設定與監控等功能。

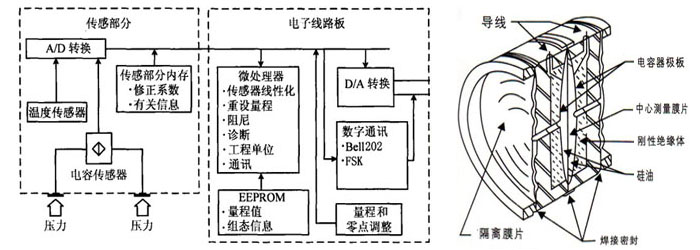

一、智能壓力變送器的組成及原理圖：
智能壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，完成壓力信號到4～20mADC的轉換。
二、技術參數：
1. 性能規格：（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片。）
（1） 參考精度：
①數字、智能：±0.2%校驗滿量程；
②模擬、線性：±0.5%校驗量程。
（2）穩定性：
①數字、智能：6個月，±0.1%URL；
②模擬、線性：6個月，±0.2%URL。
（3）環境溫度影響：
①數字、智能：零點誤差：±0.2%URL/56℃、總體誤差：±(0.2%URL+0.18%校驗量程）/56℃；
②模擬、線性：零點誤差：±0.5%URL/56℃、總體誤差：±(0.5%URL+0.5%校驗量程）/56℃；
（4）振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
（5）電源影響：小于±0.005%輸出量程/伏特。
（6）負載影響：沒有負載影響，除非電源電壓有變化。
（7）電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
（8）安裝位置影響：
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2. 功能規格：
（1）測量范圍：0～0.125～41370KPa
（2）零點與量程：
①數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整；
②模擬、線性：量程和零點連續可調。
（3）零點正、負遷移：零點負遷移時，量程下限大于或等于-URL；零點正遷移時，量程上限小于或等于+URL。校驗量程大于或等于小量程。
（4）輸出：
①數字、智能：4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用
①模擬、線性：4～20mA DC,與過程壓力成線性。
三、壓力變送器選型表：
JP-3051TG | 壓力變送器（智能電容式） | |||||||
| 量程 | A | 0～5KPa～20KPa | E | 0～0.7MPa～3.5MPa | ||||
| B | 0～20KPa～70KPa | F | 0～2.0MPa～7MPa | |||||
| C | 0～70KPa～350KPa | G | 0～7MPa～35MPa | |||||
| D | 0～200KPa～700KPa | H | 0～20MPa～100MPa | |||||
| 顯示方式 | 1 | 無顯示 | ||||||
| 2 | 數碼管顯示 | |||||||
| 3 | 液晶顯示 | |||||||
| 安裝方式 | M | M20*1.5外螺紋 | ||||||
| P | 齊平膜片（隔膜型） | |||||||
| O | 其它規格（請標注） | |||||||
| 輸出信號 | E | 4～20mA兩線制（DC 24V）+HART協議 | ||||||
| K | 4～20mA兩線制（DC 24V） | |||||||
| M | 用戶約定 | |||||||
| 附加選項 | A | 絕壓測量 | ||||||
| F | 負壓測量 | |||||||
| S | 散熱器及過程連接件 | |||||||
| Y | 用戶約定 | |||||||
| B | 防爆 | |||||||
